适用范围

定位选线系统，对电网系统运行状态进行实时在线监测，可实现电网系统故障提前预警、故障选线、故障区段定位等功能，为电力系统状态检修提供可靠依据，防止由于单相接地故障未能及时解决而导致故障进一步扩大。

系统主站

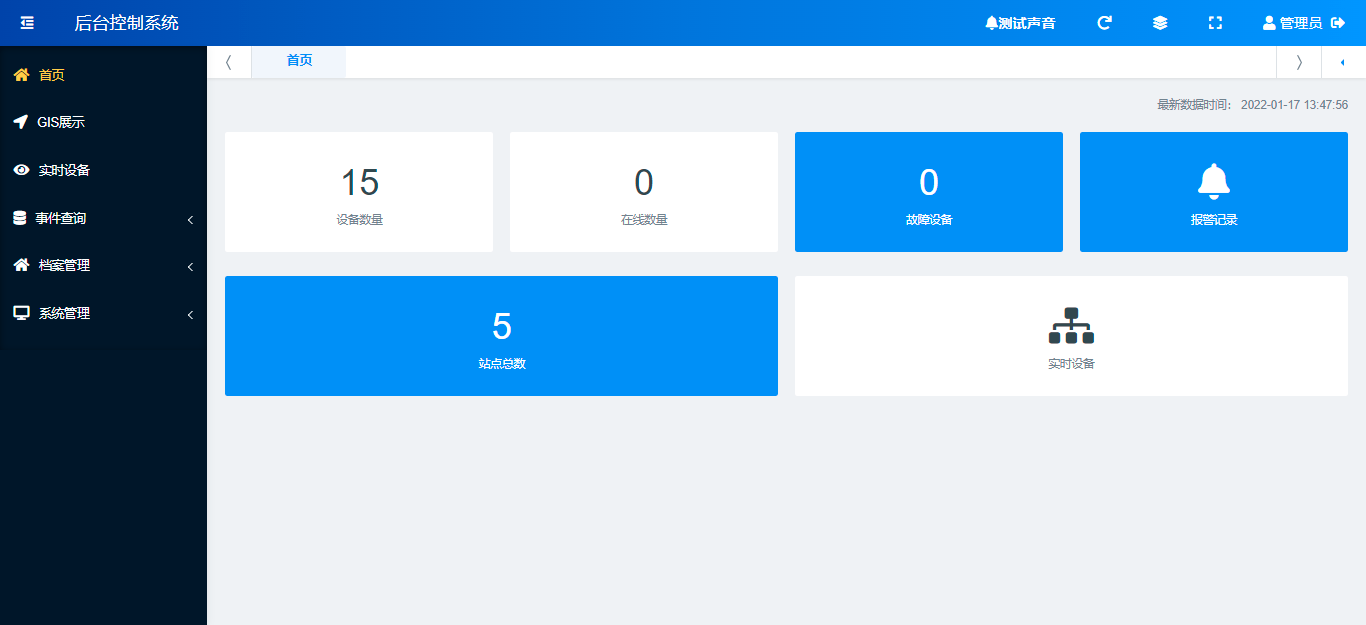

系统后台是监控系统的核心，具备数据存储、处理、分析、显示、告警等功能，实时接收各监测终端的数据，实现线路的在线监测。

系统后台基于B/S方式的系统管理软件，采用局域网方式与监测终端通讯。系统部署有云端访问功能，通过任意一台联网主机，即可访问定位系统在线监测运行情况，设备运行情况以及告警情况等。

我公司自主研发的后台支持TCP/IP协议传输，可接入多种设备，支持PC端和手机APP，同时支持内网（光纤、wifi）与外网（4G、5G），后台监控系统，通过两级高速网络通信汇总全站的实时数据信息，并不断刷新实时数据库，对获得的信息加以综合利用和分析，对应模块依据各自判断条件，执行相应功能，以网络传输和网络集中管理为核心，完成信息采集传输控制管理和存储的全过程，从而实现系统间统一数据标准化，规范化存储访问以及标准化信息全面共享，互动后台的智能化将有助于建立合理统一的系统化平台，实现信息高速共享，保证智能化电网的实用性和经济性，便于电网整体决策和人员管理维护。

系统功能

? 故障预警：实时监测系统的零序电流，零序电压及各线路的三相电流，当线路发生漏电时能够发出预警，提预防故障发生。

? 故障定位：利用三相电流的不平衡判断故障点位于装置的上游或者下游来达到故障区段定位。

? 选线准确率高：算法利用方差增强故障路径与非故障路径的差异，避免系统谐波的影响，抗干扰性强，从而提升选线准确率。

? 实时监测：可实时监测并显示系统的零序电流、零序电压、三相电压、三相电流及开关状态。

? 当地功能：系统后台安装于站内，配置一次系统图，实现故障预警、选线、故障区段定位、弹窗报警、声音报警。

? 信号采集极简：信号采集极简设计，只检测三相电流，无需零序电压及零序电流。

? 后台服务：系统软件平台可部署在云服务器端或是本地服务器，管理人员通过互联网访问或是局域网，可实时查看线路运行情况。

? 算法自适应性强：可识别金属、低阻、高阻、弧光等接地故障。

? 电子值班：实现无人值守，报警信息及工作状态信息可通过手机短信、APP、微信小程序推送方式至相关运维人员。

? 历史存储：实现实时存储信息，可进行历史数据查询等。

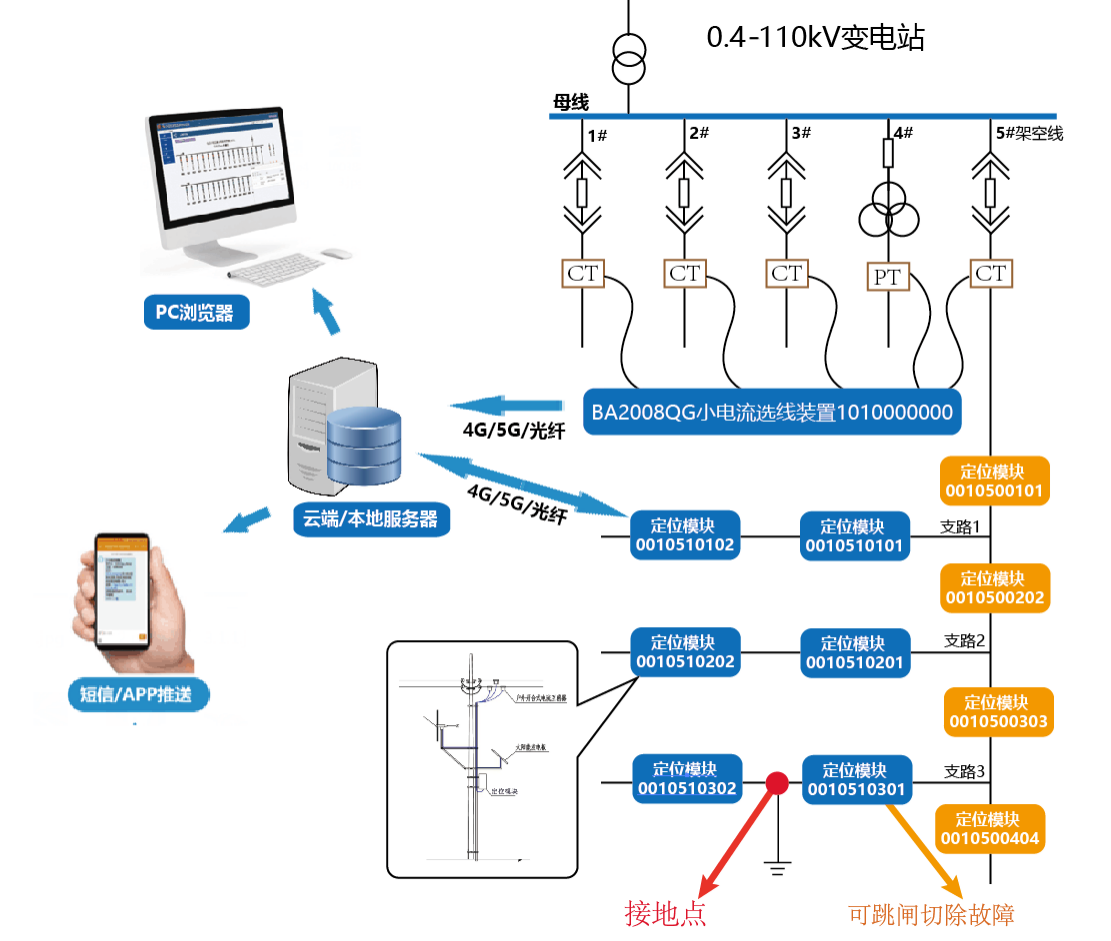

系统结构

软件部分：系统云服务端、站内系统后台端；

硬件部分：服务器（本地或云端）、定位模块、小电流选线装置

技术指标

? 故障预警准确率：≥95%

? 故障选线准确率：≥99%

? 系统定位精度：区段

? 通讯方式：网口，无线4/5G通讯或光纤

? 系统扩容：可支持扩容400台采集单元

? 装置供电方式：AC/DC 220V或110V

? 系统工作环境温度：-25℃ ~ +70℃

? 系统在线安全运行：＞80000h

? 报警方式：告警弹窗/手机短信/APP推送
