适用范围

消谐装置可以区分过电压、铁磁谐振以及单相接地，对于出线较少的变电站，可以做为选线装置使用。可配置硬结点或通信接口把故障信息传送至后台，适用于无人值守变电站。装置实时显示系统时钟，并能够接收综合自动化系统的对时信息，实现时钟同步。装置配置大容量存储系统，能够记录1000 次波形，保留了大量的故障数据。波形可以方便地通过装置配备的USB接口输出至U盘，便于深入研究和分析。

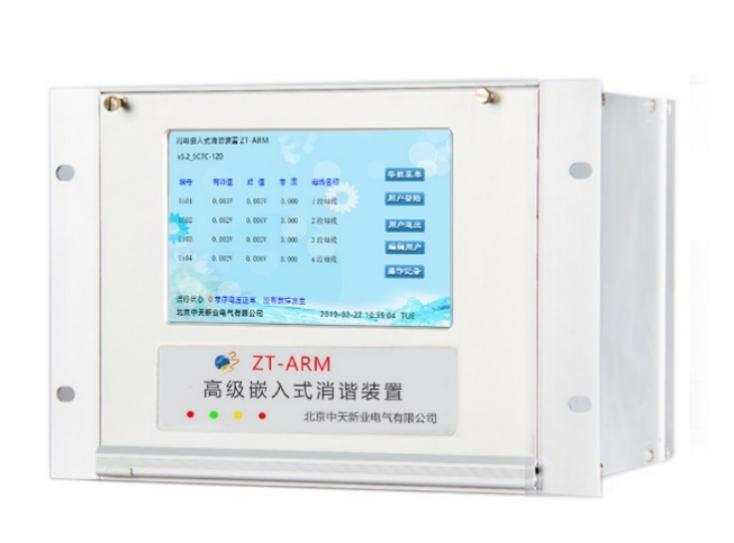

ZT-ARM消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。通过对 PT 开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

装置技术特点

（1）CPU采用超低功耗的32位ARM芯片，更适合工业级环境，板卡的模块化设计使维护变得更加简单。数据采集、运算、逻辑判断、控制输出等速度快，精度高。装置具备“看门狗”（Watchdog）电路，自检及自恢复能力强；

（2）采用宽温图形液晶显示器（LCD），中文界面提示，显示信息丰富、直观；

（3）智能化软件技术、原理先进，性能稳定，安全可靠；

（4）装置实时显示系统时钟、日历；

（5）实时监测各段母线PT开口三角电压；

（6）消谐频率范围广，能够对多达6种频率（3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz、5倍频/250Hz、7倍频/350Hz）的铁磁谐振进行消谐；

（7）可以判别过电压、铁磁谐振以及单相接地，对于出线较少的变电站，可以作为选线装置使用；

（8）装置具有故障录波功能，可以提供铁磁谐振和单相接地故障前后的波形，包括故障发生前两个周期和故障发生后六个周期的波形。可保存现场故障录波数据1000次；

（9）消谐元件输出口功率大、无触点；

(10)硬件、软件冗余设计，抗干扰能力强；

(11)适用于各种电压等级的PT；

(12)可配置硬结点及通信接口把各种故障信息传送至综合自动化系统，并能够接收综合自动化系统的对时信息,实现时钟同步，适用于无人职守变电站。

核心参数

(1) 工作电源：AC/DC 220V 50-60Hz

(2) 功耗：≤20W

(3) 接入装置的母线PT二次零序电压：≤150V(交流有效值)

(4) 测量精度：0.2%

(5) 可以根据用户要求特制
