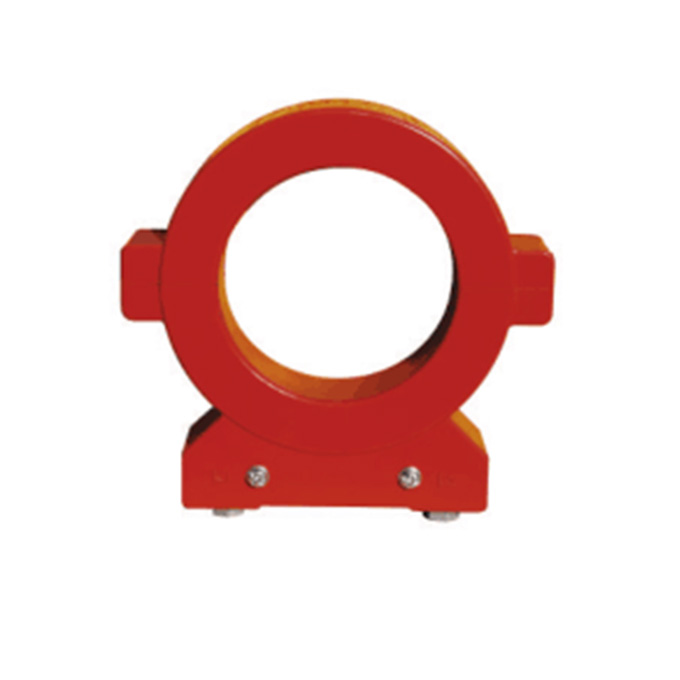

零序CT的选择

为提高小电流接地系统单相接地故障选线准确率，采购零序CT时尽量选用同一厂家同一批次同一型号同一变比的产品。因为不同厂家的零序CT参数性能会略有差异，对装置选线的准确性会造成影响。如果是老站改造，在选用时尽量选择与以往相同的零序CT，对于外观不完好的零序CT应进行更换，以免影响装置选线的准确性。

零序CT至选线控制屏的连接电缆，应选用KVVPR22-4*2.5型铠装屏蔽控制软电缆（两备两用）。控制电缆两端屏蔽层和铠装层需接地。电缆外皮接地点在零序ＣＴ上部时，接地线必须穿过零序ＣＴ后，在线路侧接地，同时应注意固定卡子与电缆钢铠之间必须绝缘，接地线也必须与固定卡子绝缘；电缆外皮接地点在零序ＣＴ下部时，接地线无需再穿过零序ＣＴ；应直接接地。

施工注意事项

1)注意高压电缆从零序CT标示的方向穿入(极性面向上)，二次极性端同时接地，此时同名端为K1,反之则为K2。

2)二次回路接线时，必须保证零序电流互感器的极性严格一致，对于有两段母线以上的系统，必须保证所有PTCT极性一致。

3)通过一个开关引出两条及以上的电缆时，可以装大内径零序CT。如一个零序CT无法套入，必须使用多个零序CT时，二次侧必须并联使用。注意零序CT型号必须一致。

4)施工中尽量不要拆动零序电流互感器，如必须拆动，工作完结必须恢复原状分体式互感器上下两部分不可与其他互感器互换。

5)安装开启零序CT时，应避免将两台互感器的活动铁芯互换，应将具有相同标记的面安装在同一侧，以减小气隙而保证灵敏度。6)零C二次侧不要发生两点或多点接地。

7)对于架空线路出线可使用三相CT组成零序滤过器,以取得零序电流信号。如果现场只有A、C两相CT应在B相加装与AC相CT同型号同变比的 CT接成零序滤过器形式。

8)零序电压取T开口三角电按同名端(K1或K2)一致的原则正确引入装置。

9)出线上接有接地变压器或消线圈的线路，其零序电流不引入本装置。10)环网开关或母联开关上的零序电流不引入本装置。11)对环网线路，只接入其中的一条线路。
